冷凝设备如何优化设计提升性能

冷凝设备（如冷凝器、冷却塔等）的性能优化需从传热效率、流动阻力、材料选择、智能控制、结构创新等多维度协同设计。以下是具体优化路径及技术要点：

一、强化传热过程：核心性能提升

传热效率是冷凝设备的关键指标，需从加大传热面积、提高传热系数、优化温差利用三方面突破：

1. 传热表面强化技术

翅片/螺纹管替代光管：

采用翅片管（如铝翅片、铜翅片）或螺纹管，通过扩展表面面积（翅片面积可达光管的5-10倍）提升换热效率。

微通道/多孔表面管：

微通道冷凝器（通道直径<1mm）利用层流强化传热，比传统管壳式冷凝器体积小40%、效率提升30%；多孔表面管（如烧结型、机械加工型）通过“核态沸腾”强化冷凝，传热系数可提高50%以上。

表面改性：

对冷凝表面进行亲水/疏水涂层处理（如TiO₂亲水涂层、PTFE疏水涂层），亲水涂层促进冷凝液铺展，减少液膜厚度（降低热阻）；疏水涂层加速液滴脱落，避免液膜覆盖换热面。

2. 优化流体流动状态

湍流强化：

管内插入湍流器（如螺旋纽带、扭带），破坏层流边界层，使传热系数提升15%-40%；管外采用折流板（如弓形、圆盘-圆环型）优化壳程流场，减少死区，提高流速均匀性。

流道优化：

采用非对称流道设计（如渐缩渐扩流道），避免流动分离和涡流损失；板翅式冷凝器采用人字形波纹板片，通过交叉流强化湍流，传热效率比管壳式高2-3倍。

二、降低流动阻力：节能与压降平衡

压降过大会增加泵/风机能耗，需在传热与阻力间找到较优平衡点：

1. 流道几何优化

管径与流速匹配：

管内流速控制在1-3m/s（液体）或10-20m/s（气体），避免过高流速导致压降激增；采用小管径（如φ10mm以下）提升流速但需控制压降，或通过多管并联降低单管流速。

扩散段设计：

冷凝器进出口采用渐扩/渐缩段（扩散角≤15°），减少局部阻力损失；避免突然变径或直角转弯。

2. 流体物性与流量调节

工质选择：

采用低粘度、高比热容的冷却介质（如乙二醇水溶液替代纯水，提升低温下的流动性）；高温冷凝选用导热系数高的工质（如液态金属钠、钾，用于核反应堆冷凝）。

变流量控制：

结合变频器调节泵/风机转速，根据冷凝负荷动态调整流量（如部分负荷时降低流量30%，节能20%以上），避免“大流量小温差”的能耗浪费。

三、材料与结构创新：适配性与耐久性

1. 材料选型与防腐设计

抗腐蚀材料：

化工冷凝选用钛合金、哈氏合金（耐酸碱腐蚀）；海洋环境采用铜镍合金（B10、B30）或316L不锈钢；民用空调用亲水铝箔+铜管（成本低、导热好）。

抗结垢材料：

水侧冷凝采用铜管（表面光滑、不易结垢）或内螺纹铜管（湍流减垢）；高温烟气冷凝选用搪瓷管（耐硫酸腐蚀+抗积灰）。

2. 结构紧凑化与模块化

紧凑式换热器替代传统设备：

板壳式、板翅式冷凝器体积只为管壳式的1/3-1/5，适用于空间受限场景（如船舶、数据中心）；微通道冷凝器集成化设计，减少焊点，降低泄漏风险。

模块化设计：

较大冷凝系统采用“单元模块并联”（如冷却塔群控），可根据负荷增减模块数量，避免“大马拉小车”；模块间预留检修空间，提升维护便利性。

四、制造工艺与维护优化：长期性能确保

1. 精密制造工艺

焊接与连接技术：

真空钎焊（板翅式换热器）确保流道密封性；激光焊接（钛合金管束）减少热影响区，提升抗腐蚀性；胀管工艺（管壳式冷凝器）控制胀接率（1%-3%），避免管壁减薄或泄漏。

2. 抗结垢与易维护设计

自清洁结构：

管内设置螺旋弹簧或海绵球在线清洗装置（如胶球清洗系统，用于电厂凝汽器），定期清理水垢；壳程采用可拆卸管束，方便机械清洗。

防垢措施：

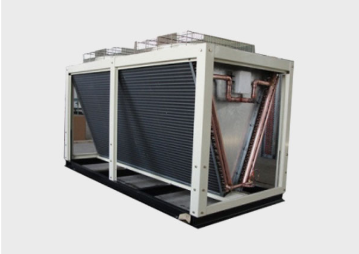

冷却水侧添加阻垢剂，或采用电子除垢仪（高频电磁场改变钙镁离子结晶形态）；对于易结垢流体，采用“干式冷凝”（如风冷冷凝器）避免液相结垢。

易拆卸与模块化：

板翅式换热器采用螺栓连接替代焊接，便于单片更换；冷却塔填料采用悬挂式设计，可快速取出清洗或更换。

总结

冷凝设备优化需“传热-阻力-材料-控制”协同设计，核心是：

以强化传热提升效率（如微通道、表面改性）；

以流场优化平衡节能与压降（如湍流器、渐扩段）；

以智能控制实现动态适配（如MPC、热回收耦合）；

以材料创新确保耐久性（如抗腐蚀合金、自清洁涂层）。
